如何正確安裝啓動電抗器以避免設備損壞？

一、啓動電抗器概述

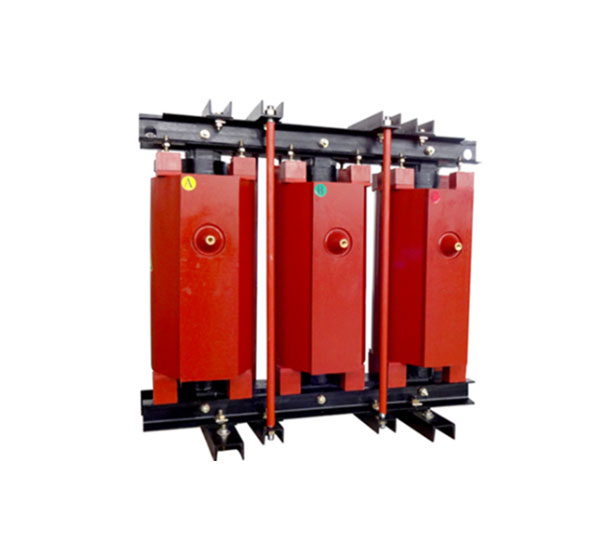

啓動電抗器是一種用於限制電動機啓動電流的電氣設備，廣泛應用於大功率電動機的啓動過程中。它通過在電動機啓動時串聯接入電路，有效降低啓動電流，減少對電網的沖擊，保護電動機及相關電氣設備免受大電流損害。

二、安裝前的準備工作

1. 設備檢查

在安裝啓動電抗器前，要進行設備檢查：

檢查電抗器外觀是否有損傷、變形或鏽蝕

確認銘牌參數與設計圖紙一緻
，包括額定電壓、電流、電感量等

檢查絕緣電阻是否符合要求（一般不低於1MΩ）

檢查接線端子是否完好，無氧化現象

2. 環境評估

確保安裝環境幹燥、通風良好，避免潮濕和高溫

檢查安裝位置周圍是否有足夠的散熱空間（一般前後左右各留0.5米以上）

確認安裝基礎平整、穩固，能承受電抗器重量

3. 工具準備

準備好安裝所需的工具和材料，包括：

合适的起重設備（用於大型電抗器）

絕緣測試儀（兆歐表）

力矩扳手

銅質連接排或電纜

絕緣材料等

三、安裝步驟與注意事項

1. 安裝位置選擇

電抗器應安裝在靠近電動機控制櫃的位置，減少線路損耗

避免安裝在振動源附近，防止長期振動導緻連接松動

確保安裝位置便於日後維護和檢修

2. 固定安裝

使用廠家提供的專用支架或底座固定電抗器

緊固螺栓時應均勻用力，避免單邊受力導緻變形

大型電抗器安裝時需使用減震墊，減少運行時的振動和噪音

3. 電氣連接

主回路連接：

嚴格按照電路圖接線，確保電抗器串聯在電動機主回路中

連接導線或銅排截面積應符合電流要求，並留有餘量

接線端子應使用合适的力矩緊固，防止接觸不良導緻發熱

控制回路連接：

正確接入旁路接觸器控制線路

確保啓動完成後電抗器能被可靠短接

檢查所有控制線路的絕緣和連接可靠性

4. 接地處理

電抗器金屬外殼要可靠接地

接地線截面積應符合規範要求（一般不小於25mm²）

接地電阻應小於4Ω

四、安裝後的檢查與測試

1. 機械檢查

確認所有緊固件已擰緊

檢查電抗器固定是否牢固，無晃動

確認散熱通道無阻塞

2. 電氣測試

測量繞組直流電阻，與出廠值比較（偏差不超過±5%）

進行絕緣電阻測試（使用1000V兆歐表，絕緣電阻≥1MΩ）

有條件時可進行工頻耐壓試驗

3. 控制系統測試

手動操作測試旁路接觸器動作是否正常

檢查啓動時序是否正確

驗證保護裝置（如過流保護）的可靠性

五、常見安裝錯誤及預防措施

1. 接線錯誤

錯誤表現：相序接反、電抗器並聯而非串聯

預防措施：仔細閱讀接線圖，接線完成後由另一人複核

2. 散熱不足

錯誤表現：安裝空間狹小，通風不良

預防措施：確保安裝環境符合散熱要求，必要時加裝強制通風

3. 接地不良

錯誤表現：接地線截面積不足，連接不可靠

預防措施：使用專用接地端子，定期檢查接地可靠性

4. 緊固不足

錯誤表現：接線端子松動導緻接觸電阻增大

預防措施：使用力矩扳手按規範力矩緊固，定期巡檢

六、運行維護建議

定期巡檢：每月檢查一次電抗器運行狀态，包括溫升、噪音、振動等

清潔維護：定期清除電抗器表面灰塵，保持散熱良好

緊固檢查：每半年檢查一次所有電氣連接的緊固狀态

絕緣測試：每年進行一次絕緣性能測試

記錄分析：建立運行檔案，記錄每次檢查和維護情況
