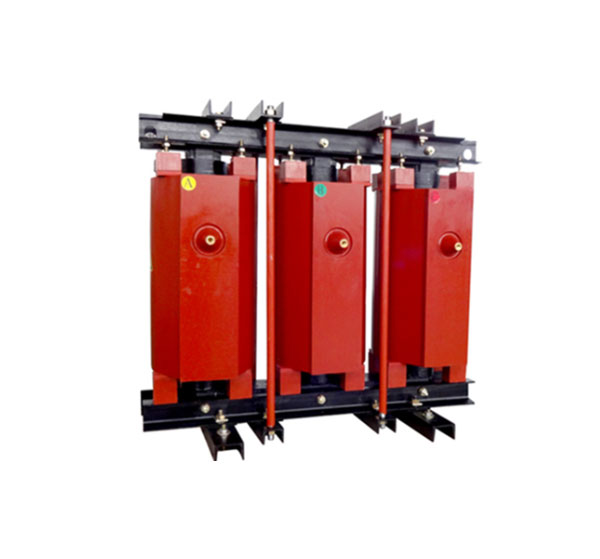

怎麽判斷啓動電抗器是否需要更換或維修？

啓動電抗器是電機啓動系統中限制浪湧電流、保護電機及電網穩定的核心設備，其性能衰減或故障會直接導緻電機啓動異常、設備損壞甚至電網波動。判斷其是否需要維修或更換，需結合外觀巡檢、電氣性能測試、運行參數監測及異常現象分析綜合評估，以下從多維度展開說明
：

一、外觀直觀檢查：快速識别顯性故障

外觀檢查是日常巡檢的首步，無需專業工具即可發現明顯問題：

外殼與結構：檢查外殼有無變形、鏽蝕、裂紋，安裝螺栓是否松動。若外殼嚴重變形擠壓内部繞組
，或螺栓松動導緻振動加劇，需立即維修或更換。

繞組與絕緣層：觀察繞組表面是否有過熱變色、絕緣層開裂剝落、燒焦痕迹。若出現局部燒毀或絕緣層大面積老化，需拆解進一步檢查匝間絕緣。

接線端子：端子是否氧化、松動、燒蝕。接觸不良會引發局部過熱，需定期緊固並塗抹抗氧化劑；若端子燒蝕嚴重，需更換端子或接線排
。

鐵芯與夾件：鐵芯矽鋼片是否松動、鏽蝕，夾件螺栓是否緊固。鐵芯松動會産生異常噪音，矽鋼片鏽蝕會降低導磁率，需緊固夾件或除鏽處理。

二、電氣性能測試：量化評估隐性故障

需借助專業儀器進行測試，判斷内部健康狀态：

絕緣電阻測試：

用500V/1000V搖表測量繞組對地、相間絕緣電阻。低壓電抗器（≤1kV）絕緣電阻應≥0.5MΩ；高壓電抗器（＞1kV）需≥1MΩ/kV（如10kV電抗器≥10MΩ）。若低於标準，可烘幹處理；若烘幹後仍不達标，說明絕緣層嚴重老化，需更換。

直流電阻測試：

用直流電橋測各相繞組電阻，三相不平衡度應≤5%。若偏差過大（如某相電阻明顯偏小），提示匝間短路或繞組斷股，需維修繞組。

電感值測試：

通過電感測試儀測量額定頻率下的電感值，與銘牌值對比偏差應≤±10%。若偏差超20%，會導緻啓動電流失控，需更換電抗器。

匝間絕緣測試：

用匝間耐壓儀施加脈沖電壓，若出現擊穿或電流突變，說明匝間短路，需重新繞制繞組或更換設備。

三、運行參數監測：實時捕捉性能衰減

設備運行時的參數變化直接反映電抗器狀态：

1. 電流監測：啓動時記錄電流波形，若啓動電流遠超額定倍數
，需測電感值；運行中三相電流不平衡度應≤5%，否則可能繞組故障。

2. 溫度監測：用紅外測溫儀檢測繞組、鐵芯及外殼溫度。F級絕緣電抗器繞組溫度不應超過100℃，若持續超溫，需檢查散熱或内部短路。

3. 振動與噪音：運行時聽有無異常噪音，測振動加速度≤0.5g。異常可能爲鐵芯松動、繞組變形或機械共振，需緊固結構件或調整安裝位置。

4. 電壓波形**：用示波器觀察輸出電壓波形，若出現明顯畸變，提示電感參數異常，需更換電抗器。

四、異常現象與處

出現以下現象需立即停機檢查
：

啓動電流過大：電機啓動時斷路器跳閘，可能電抗器電感衰減，需測電感值，偏差大則更換。

過熱跳閘：運行中溫度保護動作，檢查絕緣電阻及繞組溫度，絕緣老化需重新浸漆，匝間短路則維修或更換。

燒焦味/煙霧
：繞組燒毀前兆，立即停機拆解，若繞組嚴重燒毀則更換。

振動劇烈：鐵芯夾件松動或繞組變形，緊固夾件無效則更換。
