電抗器在不同場合的應用

電抗器在不同場合的應用  

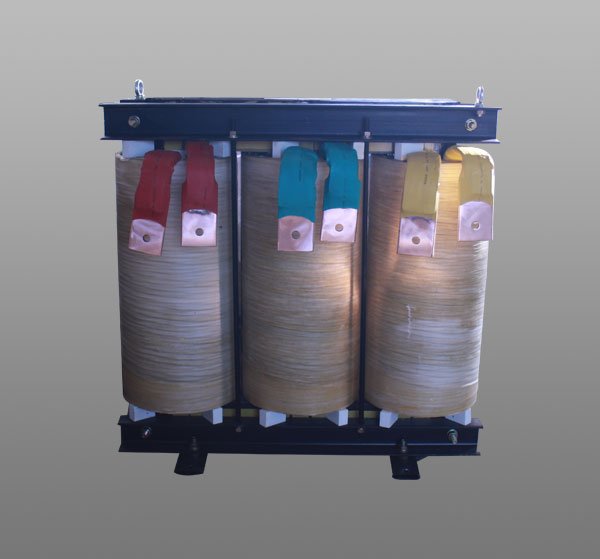

1.低壓串聯電抗器 

串聯電抗器是電力系統無功補償裝置的重要配套設備。電力電容器與串聯電抗器串聯後，能有效地抑制電網中的高次諧波，限制合閘湧流及操作過電壓，改善系統的電壓波形，提高電網功率因數，對電力電容器及其它電力設備的安全運行起到瞭較大的作用。廣泛涉及電力、汽車
、造船、冶金、化工、機械制造、造紙、煤炭、通訊、機場、電鍍、大型場館、高層建築等場所和行業。

2.濾波電抗器 

濾波電抗器與並聯電容器組串聯使用，組成串聯諧振回路，濾波除指定的高次諧波。廣泛應用於諧波狀況發複雜的電力、汽車、造船、冶金、化工、機械制造、造紙、煤炭、通訊
、機場、電鍍等行業。     

3.限流電抗器 

限流電抗器是用於限制電力線路短路電流。當線路發生短路時，限流電抗器利用其電抗特性限制線路的短路電流在某一確定的限值内，以利開關設備順利有效的切除故障。廣泛應用於各種發電廠和大型工礦企業的供配電系統等。 

4.並聯電抗器 

爲瞭提高遠距離輸電線路的傳輸能力和改善線路的運行情況，削弱空載或輕載時長線路的電容效應所引起的工頻電壓升高，改善沿線電壓分布和輕載線路中的無功分布並降低線損，減少潛供電流，加速潛供電弧的熄滅，提高線路自動重合閘的成功率，並聯電抗器被廣泛應用於電網的遠距離輸配電項目。   

5.幹式空心電抗器 

适當選配電抗器與幹式空心配套使用，可以有效地防止因操作交流進線開關而産生的過電壓和浪湧電流對它的沖擊
，同時亦可以減少幹式空心産生的諧波對電網的污染，並可提高幹式空心的功率因數。因此幹式空心電抗器被廣泛應用於電力、汽車、造船、冶金、化工、機械制造、造紙、煤炭、通訊、機場、電鍍等行業。  

6.啓動電抗器 

啓動電抗器是一種帶中間抽頭的特殊空心限流電抗器，用於限制電力線路短路電流。當線路發生短路時，啓動電抗器利用其電抗特性限制線路的短路電流在某一確定的限值内，以利開關設備順利有效的切除故障。廣泛應用於各種發電廠和大型工礦企業的供配電系統等。
