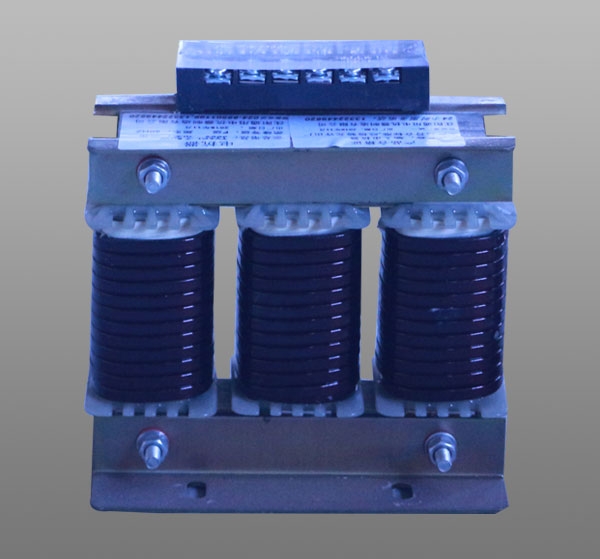

變頻器專用型啓動電抗器功能

變頻器專用型啓動電抗器功能

變頻器的輸出是經PWM調制的電壓波，由於電動機繞組的電感性質能使電流連續，因此電流基本上是正弦形的，脈沖寬度調制(PWM)有著陡峭的電壓上升和下降的前後沿，即du/dt很大，使得輸出引線向外發射含量極大的電磁幹擾，並且在引出線對地、電動機繞組匝間、電動機繞組對地間都産生很大的脈沖電流。

爲瞭減輕變頻器輸出du/dt對外界的幹擾，降低輸出波形畸變及造成漏電流而達到環保标準，減少對電動機繞組的電壓沖擊造成絕緣損壞，降低電動機的溫升和噪音及降低渦流損耗，避免在變頻器輸出功率管上因du/dt和流過過大的脈沖沖擊電流使功率管損壞，以及降低負載短路造成對變頻器的損傷，應在變頻器輸端與電動機之間增設電抗器。

在變頻器的輸出側增設電抗器可鈍化變頻器輸出電壓（開關頻率）的陡度，減少逆變器中的功率元件的擾動和沖擊，且在負載合閘瞬間能夠有效地抑制回路湧流，保護回路中的變頻器裝置及其它元器件免受過電流沖擊。

由於變頻器的輸出電壓中高次諧波較多，故變頻器和電動機之間的傳輸線不可過長。如果導線過長，分布電容将增大。在諧波電壓的作用下，高次諧波電流也将過大。採用變頻器專用型啓動電抗器可補償長線分布電容的影響，延長瞭變頻器到電動機的有效傳輸距離(大允許電動機電纜長度主要取決於傳動裝置的開關頻率和輸出電壓)。

從理論上說，功率等級不同的變頻器所允許敷設的電動機電纜長度是不同的，並且不同生産廠商的變頻器所允許敷設的電動機電纜長度也是不同的。因此，變頻器至電動機電纜在超過多長距離時應加裝啓動電抗器，應參閱各變頻器生産廠商提供的使用手冊。
