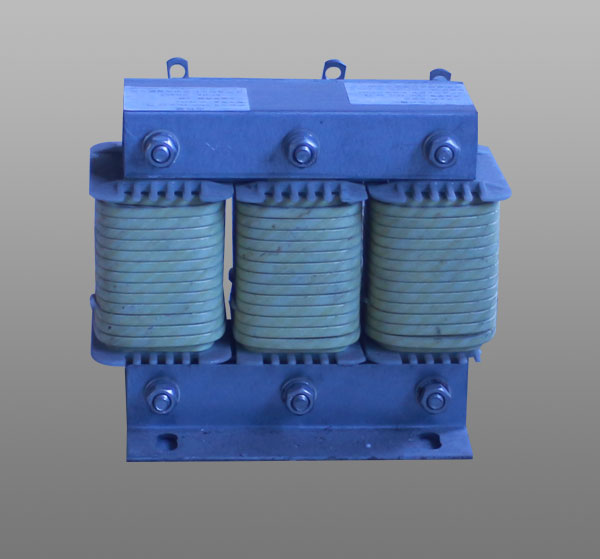

如何計算啓動電抗器容量無功功率

電抗分爲感抗和容抗，比較科學的歸類是感抗器（電感器）和容抗器（電容器）統稱爲啓動電抗器，然而由於過去先有瞭電感器，並且被稱謂啓動電抗器，所以現在人們所說的電容器就是容抗器，而啓動電抗器專指電感器。電力系統中所採取的啓動電抗器
，常見的有串聯啓動電抗器和並聯啓動電抗器。串聯啓動電抗器主要用來限制短路電流，也有在濾波器中與電容器串聯或並聯用來限制電網中的高次諧波。 220kV、110kV、35kV、10kV電網中的啓動電抗器是用來吸收電纜線路的充電容性無功的。可以通過調整並聯啓動電抗器的數量來調整運行電壓。超高壓並聯啓動電抗器有改善電力系統無功功率有關運行狀況的多種功能。所以用無功功率來表示啓動電抗器的容量單相啓動電抗器Q=UIsinΦ三相啓動電抗器Q=根3*UIsinΦ。Φ是功率因數角。是電壓超前電流的相位差設備的型号會顯示出啓動電抗器的容量例如啓動電抗器的型号是CKSC-1.0/10，1.0代表額定容量是1.0kvar，10代表額定電壓是10kV。

三相啓動電抗器的容量是每一相電壓和每一相電流的乘積再乘3就是啓動電抗器的容量。

串聯：電抗率 = SL / SC = I * I * XL / I * I * XC = XL / XC並聯：電抗率 = SL / SC = （U * U / XL） / （U * U */XC） = XC / XL

啓動電抗器容量一般是指其無功功率。Q=UIsinΦ,單位是var(乏）。電抗X=U/I。不用我多說瞭吧~~下面可以自己算瞭吧~也有的說容量是指視在功率，S=UI,但這個的單位是VA，所以，你自己根據單位再判斷下！三相的話就在UI前乘以個根号3。u，I指線電壓、線電流。

一般無功補償方面來講，啓動電抗器的電抗率要求6%，即爲補償容量的6%，具體計算則就是啓動電抗器額定電流平方乘以電抗值。
